Deskrizzjoni tal-Prodott

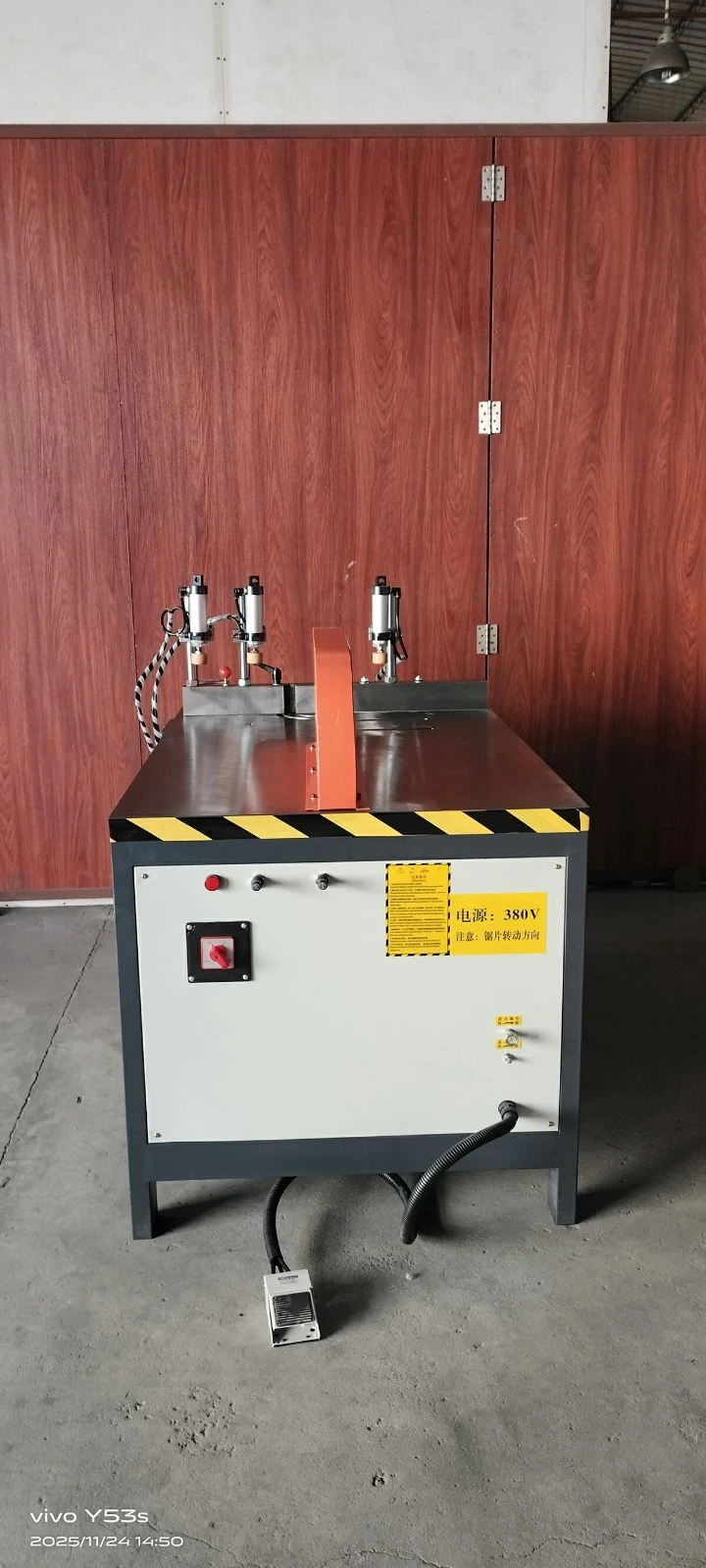

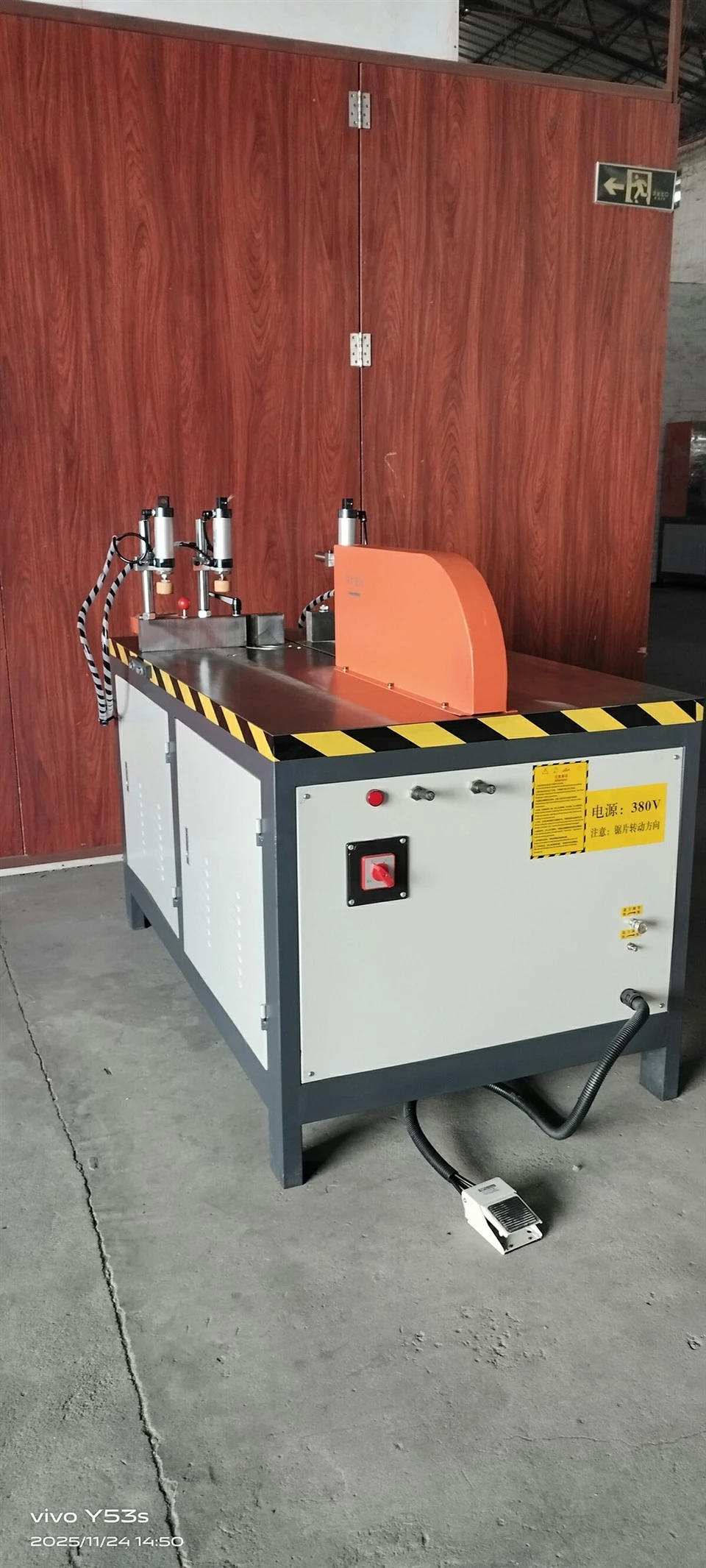

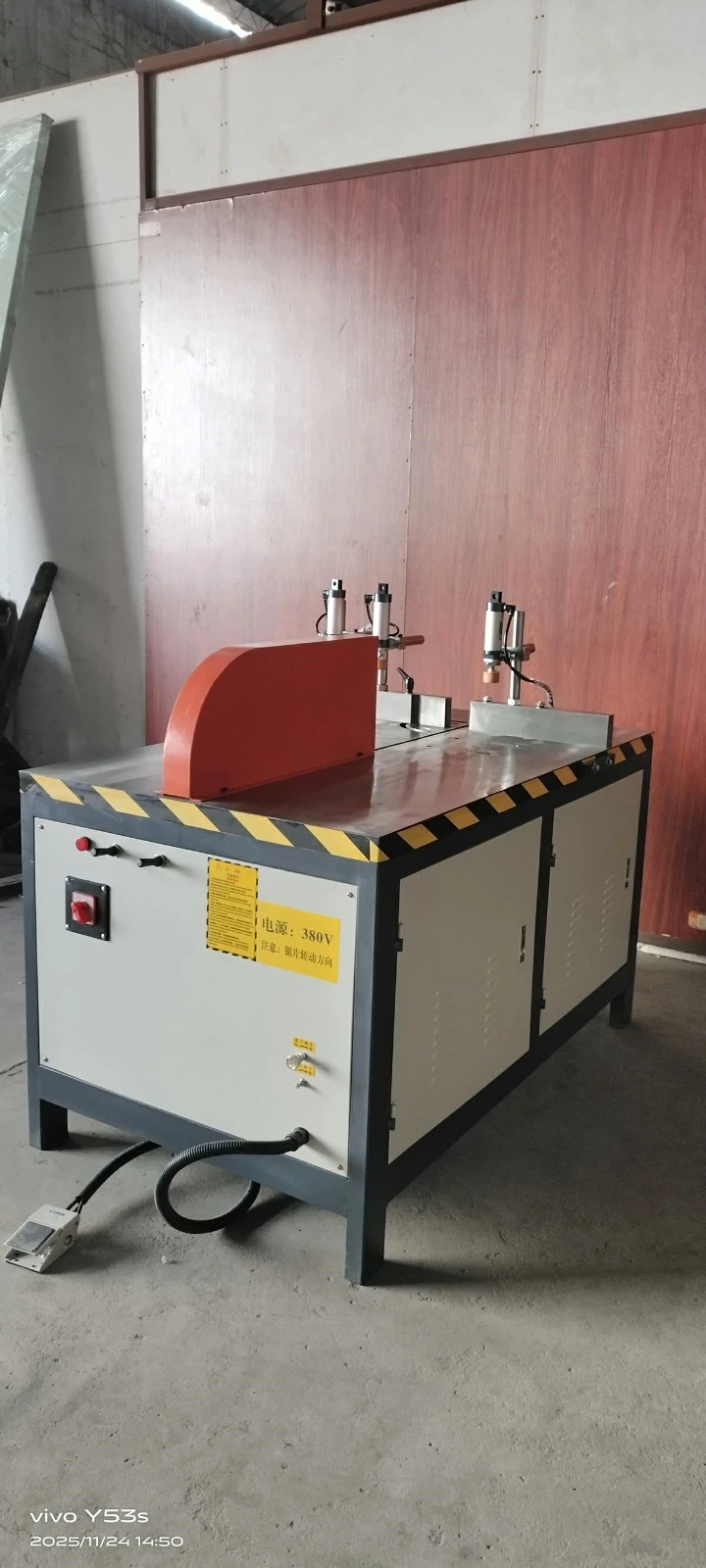

Is-Serra tal-Ferrovija Lineari Diġitali Orizzontali hija mfassla għal qtugħ ta'-preċiżjoni għolja u ripetibbli ta' profili tal-aluminju użati fi twieqi, bibien, ħitan tal-purtieri, u qafas industrijali. Tintegra sistema ta 'gwida lineari ta' preċiżjoni b'kontroll tal-pożizzjonament diġitali, din il-magna tagħti tmigħ stabbli, preċiżjoni ta 'qtugħ ta' tolleranza stretta-, u throughput ta 'effiċjenza għolja-għall-manifattura industrijali ta' volum medju-għal-.
|
Vultaġġ tad-Dħul |
380V/50Hz |
|
Qawwa tal-Mutur |
3.0kW |
|
Pressjoni tal-Arja tax-Xogħol |
0.5–0.8MPa |
|
Veloċità tal-Mutur |
3500r/min |
|
Kapaċità tal-Qtugħ (H × W) |
210 × 430mm |
|
Speċifikazzjoni tax-xafra tas-serrieq |
600 × 30mm |
|
Dimensjonijiet tal-Magni |
1480×870×1200mm |
|
Piż tal-Magni |
450kg |
Karatteristiċi Tekniċi Ewlenin u Data tal-Proċess
-Tmigħ Lineari ta' Preċiżjoni Għolja:Immexxi minn binarji ta 'gwida lineari ta' preċiżjoni b'koeffiċjent ta 'frizzjoni baxx daqs 0.004, li jipprevjeni devjazzjoni materjali u jiżgura żball ta' straightness ta 'inqas minn 0.05 mm għal kull metru ta' tmigħ.
Ġeometrija tal-Qtugħ Ottimal:Il-kombinazzjoni ta 'magħżel ta' 3200 RPM -veloċità għolja u xfafar tas-serrieq tal-karbur industrijali premium iżżomm veloċità ta 'qtugħ lineari li telimina d-deformazzjoni tat-tarf u timminimizza l-ħruxija tal-wiċċ (Ra Inqas minn jew ugwali għal 3.2 μm).
Stabbilizzazzjoni Pnewmatika ta'-Assi Doppju:Mgħammar b'ċilindri pnewmatiċi orizzontali u vertikali indipendenti li joperaw f'0.6 - 0.8 MPa. Din is-sistema ta 'ikklampjar sinkronizzata tipprevjeni r-rotazzjoni tal-profil u telimina ċaqliq dimensjonali taħt forza ta' qtugħ għolja.
Kontroll tar-Reżonanza Strutturali:Ix-chassis ta' l-azzar tqil-tgħaddi minn trattament ta' ħelsien mill-istress termali wara l-iwweldjar. Il-massa tal-qafas tassorbi 95% tal-mikro-vibrazzjonijiet iġġenerati mill-mutur, u żżomm l-allinjament tal-għodda waqt tħaddim kontinwu 24/7.
Customization Industrijali u Servizzi OEM
Bħala manifattur tat-tagħmir oriġinali, aħna nappoġġaw modifiki estensivi tal-konfigurazzjoni biex jaqblu ma 'arkitetturi speċifiċi tal-linja ta' produzzjoni:
Adattament tal-Vultaġġ
Konfigurazzjonijiet elettriċi personalizzati inklużi 220V, 415V, jew 480V f'50Hz/60Hz biex jaqblu mal-grid tal-enerġija lokali tiegħek.
Modifiki Mekkaniċi
Tulijiet ta 'sodda tal-qtugħ estiżi (sa 6 metri jew tulijiet personalizzati) u akkomodazzjoni tax-xafra mkabbra għal profili industrijali eħxen.
Tfassil tas-Sistema ta' Kontroll
Għażliet tal-lingwa għall-interface HUI/PLC (Ingliż, Spanjol, Ġermaniż, Franċiż, Russu) u integrazzjoni ta' PLC b'ħafna-marka (Siemens, Delta, Mitsubishi).
Tikkettar Privat
Kuluri taż-żebgħa apposta, tqegħid tal-logo, u ippakkjar tad-ditta għal distributuri ta 'tagħmir industrijali u fornituri ta' soluzzjoni turnkey.
Kontroll tal-Kwalità u Ittestjar tal-Aċċettazzjoni tal-Fabbrika
Kull magna tgħaddi minn protokoll standardizzat ta' ttestjar ta' 48-siegħa qabel ma tintbagħat biex tiggarantixxi skjerament lest għas-sit:
Validazzjoni tal-Komponent
Spezzjoni ta 'allinjament mekkaniku bl-użu ta' interferometri tal-lejżer biex tivverifika l-dritta tal-linji gwida.
Test Elettriku u Sigurtà
Insulazzjoni sħiħa u kontrolli tas-sigurtà taċ-ċirkwit, monitoraġġ termali tal-kabinett tal-kontroll, u verifika ta 'rispons ta' waqfien ta 'emerġenza.
Run Dynamic Trial
Operazzjoni kontinwa ta' tħaddim niexef ta' 4-siegħa segwita minn kampjuni ta' qatgħat ta' prova fuq profili tal-aluminju industrijali biex jiġi vverifikat li t-tolleranzi tal-pożizzjonament jibqgħu strettament fi ħdan ± 0.1 mm.
Qawwa u Servizzi tal-Fabbrika
4 Linji & 1, 000+ Unitajiet Output:Mgħammar b'4 linji ta' produzzjoni awtomatizzati li jwasslu aktar minn 1,000 magna fis-sena biex jissodisfaw b'mod affidabbli ordnijiet B2B ta'-volum kbir.
10+ Snin ta' Għarfien fl-R&D:Aktar minn għaxar snin ta 'speċjalizzazzjoni fil-liga ta' l-aluminju ta 'grad għoli u makkinarju għall-ipproċessar tal-ħajt tal-purtieri, appoġġjati minn Sistema ta' Manifattura Integrata tal-Kompjuter (CIMS) avvanzata għal produzzjoni kost-effiċjenti.
Layouts tal-Fabbrika ta' Preċiżjoni:Disinji tal-pjan ta' art tal-ħanut tax-xogħol kumplimentari u personalizzati-u konfigurazzjonijiet tat-tagħmir imfassla eżattament għall-ispeċifikazzjonijiet tal-profil tiegħek biex jimmassimizzaw l-ispazju tal-art u jipprevjenu l-iskart tal-makkinarju.
Garanzija ta' Sena u Loġistika:Garanzija sħiħa tal-fabbrika ta '12-il xahar (esklużi partijiet li jintlibsu) b'dispaċċ ta' partijiet rapidu, dokumentazzjoni teknika kompleta, u termini ta 'tbaħħir globali flessibbli (FOB, CIF, DDP).
Appoġġ għall-Katina tal-Provvista Upstream:Tqabbil ta' l-industrija b'xejn ma' fornituri verifikati ta'-materja prima u aċċessorji biex tgħin biex twaqqaf jew tiskala bla xkiel l-impjant tal-manifattura tat-twieqi u l-bibien tiegħek.
Ippakkjar, Loġistika u Kunsinna
Ippakkjar għall-Esportazzjoni
Il-magna hija miksija b'żejt kontra-sadid, imgeżwer f'film tal-vakwu ta'-densità ta' umdità-għoli, u mwaħħla ġewwa ċestun tal-injam fumigat rinfurzat u konformi mal-ISPM 15.
Tbaħħir u Termini tal-Kummerċ
Aħna nappoġġjaw termini kummerċjali internazzjonali ewlenin inklużi FOB, CIF, CFR, DDP, u EXW.
Tagħbija u Sigurtà
L-unitajiet kollha huma ankrati b'mod sikur ġewwa kontenituri bl-użu ta' ċineg tal-azzar-tqil u imblukkar tal-injam biex jipprevjenu ċaqliq waqt it-transitu marittimu.
Dokumentazzjoni
Il-vjeġġi jinkludu fatturi kummerċjali oriġinali, listi tal-ippakkjar, ċertifikat tal-oriġini, manwali tal-operat bl-Ingliż, skematiċi elettriċi, u dijagrammi tal-assemblaġġ mekkaniku.
FAQ
Q: X'inhi l-ħajja mistennija tax-xafra tas-serrieq tal-karbur standard taħt produzzjoni kontinwa?
A: Taħt tħaddim normali li jipproċessa profili standard ta 'l-aluminju arkitettoniku b'veloċitajiet ta' tmigħ xierqa, xafra tas-serrieq tal-karbur ta 'kwalità għolja-tipikament twettaq 15,000 sa 20,000 qatgħa qabel ma teħtieġ sann. L-integrazzjoni tas-sistema ta 'lubrikazzjoni taċ-ċpar fakultattiva tista' testendi din il-ħajja b'sa 30%.
Q: Is-sistema ta 'pożizzjonament diġitali tista' taħżen dimensjonijiet tat-tqattigħ multipli għal tranżizzjonijiet rapidi?
A: Il-wiri diġitali standard juri aġġustamenti tal-pożizzjoni manwali ta'-ħin reali. Għall-iffrankar ta 'listi ta' qtugħ kumplessi, nirrakkomandaw li taġġorna għas-Sistema ta 'Pożizzjonament Servo tagħna bi touch screen PLC, li jista' jaħżen sa 100 programm ta 'qtugħ distint u sekwenzi dimensjonali.
Q: Liema pressjoni ta 'arja u volum huma meħtieġa għas-sistema ta' kklampjar pnewmatiku?
A: Is-sistema pnewmatika teħtieġ pressjoni ta 'input stabbli ta' 0.6 sa 0.8 MPa (6 sa 8 bar). Is-setup tal-kompressur tal-arja tal-fabbrika tiegħek għandu jipprovdi rata minima ta 'spostament tal-arja ta' 0.2 m³/min biex tiżgura forza ta' kklampjar kontinwa u affidabbli.
Q: Kif jiġu ttrattati l-partijiet ta 'sostituzzjoni u l-komponenti tal-ilbies għal vjeġġi internazzjonali?
A: Aħna nipprovdu kit komprensiv tal-partijiet tal-ilbies (inklużi siġilli, swiċċijiet ta 'prossimità, u komponenti pnewmatiċi bażiċi) flimkien mal-kunsinna inizjali tal-magna. Għal manutenzjoni fit-tul-, il-komponenti standard jużaw ditti internazzjonali disponibbli globalment. Partijiet proprjetarji jintbagħtu permezz ta 'DHL/FedEx》fi żmien 48 siegħa mill-konferma.
Q: X'inhuma r-rekwiżiti ta 'installazzjoni u preparazzjoni tas-sit qabel il-wasla tal-magna?
A: L-art tal-fabbrika għandha tkun livellata, konkrit rinfurzat kapaċi jsostni l-piż tal-magna mingħajr ma joqgħod. Ikollok bżonn tipprepara żbokk konformi tal-provvista tal-enerġija bi 3 fażijiet ħdejn is-sit tal-installazzjoni u konnessjoni tal-linja tal-arja kkompressata nadifa u niexfa. L-ebda ankrar speċjalizzat tal-pedament mhu meħtieġ.
Q: Din il-magna kapaċi taqta-tubi tal-aluminju b'ħitan irqaq mingħajr ma tfarrakhom?
A: Iva. Il-pressjoni tal-ikklampjar pnewmatiku tista 'tiġi aġġustata permezz ta' valvi li jirregolaw il-pressjoni lokalizzati. Billi titbaxxa l-pressjoni għal setting ottimali (tipikament 0.3 - 0.4 MPa) u taġġusta l-veloċità tat-tmigħ tax-xafra, profili b'ħitan irqaq- jistgħu jinżammu b'mod sikur mingħajr deformazzjoni mekkanika.
